Основные типы трубной резьбы
Существует два основных типа трубной резьбы:
-
Цилиндрическая – резьба с постоянным диаметром.
-
Коническая – резьба с переменным диаметром (увеличивается или уменьшается по длине).

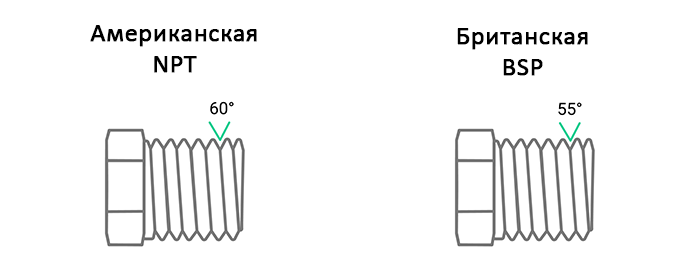

Кроме того, резьбы различаются по стандартам:
-
British Standard Pipe Thread (BSP) – угол профиля 55°, распространен в Европе, Азии и других регионах (кроме Северной Америки).
-
American National Standard Pipe Thread (NPT) – угол профиля 60°, применяется в США и Канаде.
Разница также заключается в количестве витков на дюйм и форме профиля (закругленные или притупленные вершины).
Резьба BSPP (цилиндрическая)
BSPP (British Standard Pipe Parallel) – это цилиндрическая резьба с постоянным диаметром. Ее особенности:
-
Угол профиля: 55°
-
Закругленные вершины и впадины
-
Требует герметика для обеспечения плотности соединения
Применение: гидравлические системы, топливные магистрали, водопроводные соединения.
Резьба BSPT (коническая)
BSPT (British Standard Pipe Tapered) – коническая резьба с изменяющимся диаметром. Характеристики:
-
Угол профиля: 55°
-
Закругленные вершины и впадины
-
Не требует герметика, так как резьба самоуплотняется при затяжке
Применение: газовые и водяные системы, высоконапорные трубопроводы.
Резьба NPT (американский стандарт)
NPT (National Pipe Taper) – коническая резьба по американскому стандарту. Особенности:
-
Угол профиля: 60°
-
Притупленные вершины и впадины
-
Не требует герметика, но часто используется тефлоновая лента для дополнительной герметизации
Применение: промышленные трубопроводы, сантехнические системы в США и Канаде.

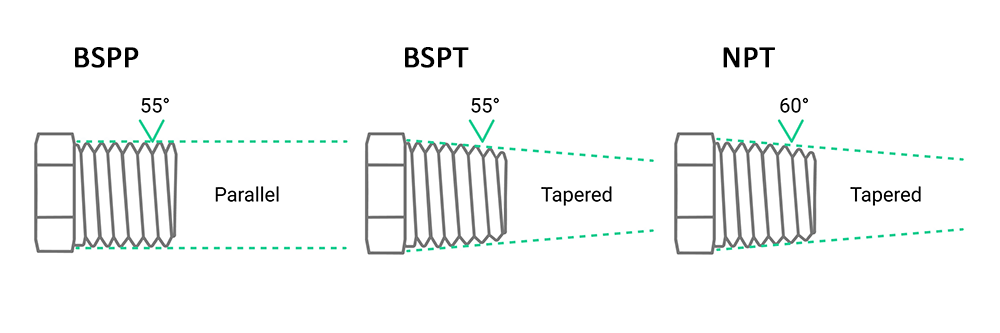

Разница между резьбами BSPP, BSPT, NPT
Совместимость резьб BSPP, BSPT и NPT

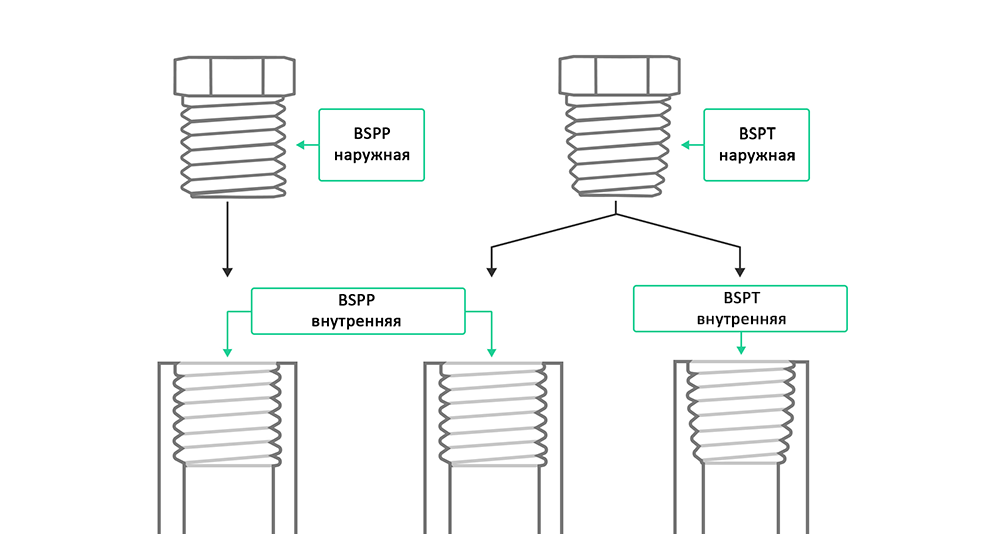

1. Совместимость BSPP и BSPT
-
Наружная BSPT подходит к внутренней BSPP (с герметиком) и BSPT (без герметика).
-
Наружная BSPP совместима только с внутренней BSPP (требуется герметик).
2. Совместимость BSP и NPT
Резьбы BSP и NPT несовместимы из-за разного угла профиля и шага резьбы. Попытка соединения приведет к:
-
Заклиниванию после нескольких оборотов
-
Негерметичности соединения
Для стыковки BSP и NPT требуется переходник.
Таблица совместимости резьб
| Внешняя резьба → | BSPP (цил.) | BSPT (кон.) | NPT (кон.) |
|---|---|---|---|
| BSPP (цил.) | ✅ (+герметик) | ❌ | ❌ |
| BSPT (кон.) | ✅ (+герметик) | ✅ | ❌ |
| NPT (кон.) | ❌ | ❌ | ✅ |
Когда нужен резьбовой переходник?
Переходник необходим, если требуется соединить:
-
BSPP с NPT
-
BSPT с NPT
-
Разные типы резьб в одном соединении
Использование переходников гарантирует герметичность и надежность стыковки.
Нужен ли герметик?
-
Да: для цилиндрических резьб (BSPP) и соединений BSPT (наружная) + BSPP (внутренняя).
-
Нет: для конических резьб (BSPT, NPT), так как они самоуплотняются.
Заключение
Правильный выбор резьбы (BSPP, BSPT или NPT) и учет их совместимости критически важны для надежности трубопроводных систем. Если вам нужно соединить разные стандарты, используйте переходники и не забывайте про герметик там, где это необходимо.
